 “MAX IV”是一家高性能同步加速器輻射實驗室，目前正在瑞典隆德的郊區施工。先進的科研設施構成了該區域大型“科學城”開發項目的第一部分。MAX IV 是由瑞典研究理事會和隆德大學共同運營的國家級實驗室。全新的同步加速器設施的主要部分將包括兩個電子儲存環。最大環的周長為528米，具備250米直線加速器支持的自由電子激光器。2011年，斯諾赫塔事務所（snhetta）受任設計設施的景觀， 將于2016年夏季開放。

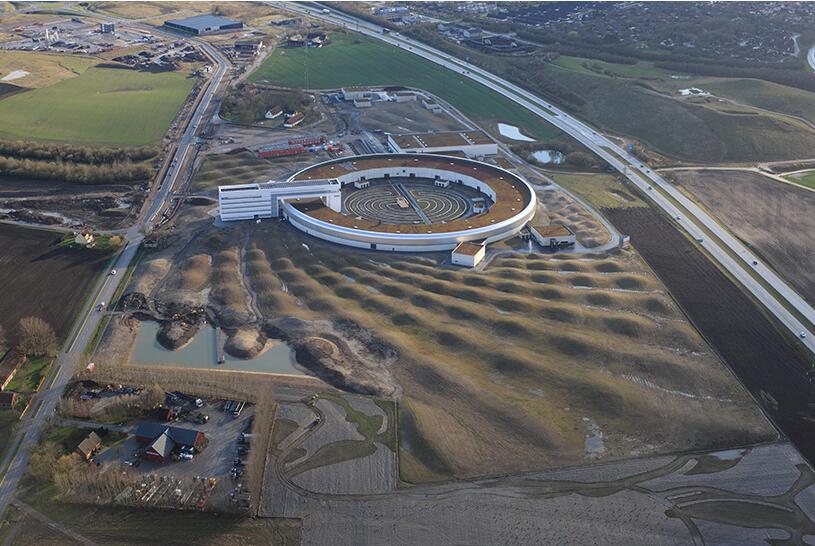

先進的研究設施構成了該區域大型“科學城”開發項目的第一部分

景觀設計基于四個重要標準：地面振動、物料平衡、雨水管理以及植被選擇和維護。下面將詳解說明這些方面。

1.地面振動（ground vibrations）——地面振動的公差是使用同步加速器的關鍵。動力學小組（研究人員和工程師）通過試驗發現，周圍公路（E22）引起的振動能夠影響實驗室的實驗。因此，制定方案打造斜坡和起伏帶，從而減少地面振動。

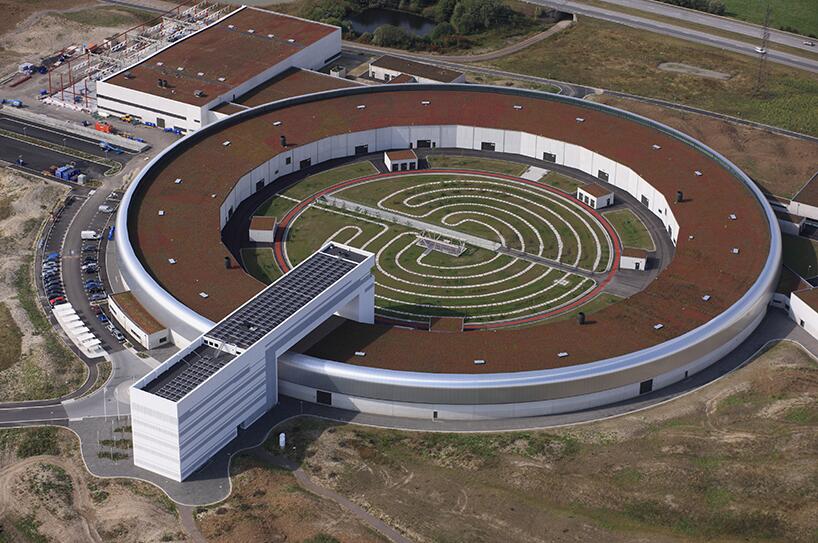

全新的同步加速設施的主要部分將包括兩個電子儲存環

2.物料平衡——需要通過隨挖隨填的策略保持現場已有的物料，使土地能夠在未來恢復到農業用途。設計團隊將數字3D模型直接上傳至GPS控制的推土機，從而能夠通過一次操作將物料重新安置到最終的位置。截止2011年9月，形成約60%的土堆，所有物料均未被運出場地。波動造型的最后一部分將于2016年完工。

3.雨水管理——市規劃部門限制可以進入隆德管道的水量。因此，土石方工程需要收集和儲存現場的水分。





設施位于瑞典的隆德市附近

4.植被選擇和維護——公司與客戶就該設施簽訂了25年的維護合同。可以在Kungsmarken附近的自然保護區通過收割干草并撒播在新建的多坡景觀上收集自然物種。這些物種需要多達五個生長季，直至2016年夏季項目竣工。

景觀設計主要基于地面振動的標準

在制定方案布局時采用3D建模，通過將振動的特點歸納為插入通用模式的有理值來確定配置。在規劃中，從主要儲存環發出的相交切線構成了波動造型的首要基礎。他們與未來實驗室的位置對準，由10至40米振動波長和4.5米振幅確定起點。第二組波動由以儲存環和場地邊線為中心的螺旋運動確定。數字模型能夠持續測試造型對于減輕地面振動的效果。

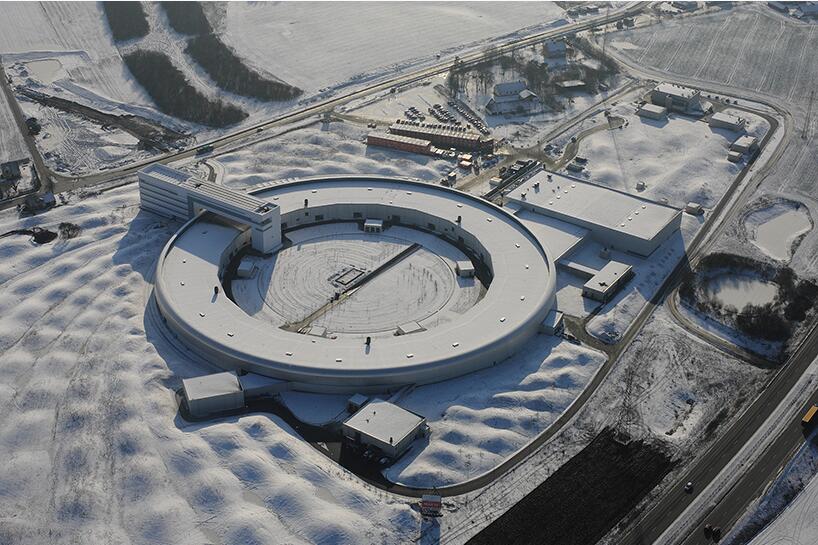

制定方案打造斜坡和起伏帶，從而減少地面振動

“從先進的幾何結構到建造的過程仍是我們今天在建筑中面臨的最大挑戰之一”，斯諾赫塔建筑事務所闡述道：“在MAX IV項目中，這個過程就像用巨型3D打印機按照1：1的比例生成。高科技研究設施與低科技草地共同打造了波浪的標志性形象，使研究設施免受振動的危害。

MAX IV坐落在一片公共綠地上，構成了隆德東北部大型重建項目的第一部分。該大型項目計劃將農業用地轉變?yōu)?/span>“科學城”，并配套住宅綜合體。



最大環的周長為528米：



采用3D模型制定設計布局：
